Friday, July 15, 2011

Pengenalan AutoCAD


                 Autocad adalah salah satu jenis software CAD (Computer Aided Design) yang sudah lama kita kenal. Software ini merupakan salah satu produk dari Autodesk Inc. Mulai diluncurkan pertama kali pada awal 1980-an.
                Perkembangan software ini cukup menggembirakan terbukti dengan pesatnya pertumbuhan populasi pemakai. Salah satu keuntungan soft ware ini adalah bekerja pada PC, karena pada saat AutoCAD muncul kebanyakan software CAD bekerja pada mini komputer (Work Station) atau Main Frame. Keuntungan lainnya adalah AutoCad merupakan salah satu software CAD yang berdasarkan Open Architecture, yaitu software yang mampu menyesuaikan dengan aplikasi disiplin ilmu tertentu sesuai dengan keinginan pemakai, dengan demikian kemampuan sistem CAD dapat lebih ditingkatkan.

berikut adalah gambar  tampilan utama pada software AutoCAD

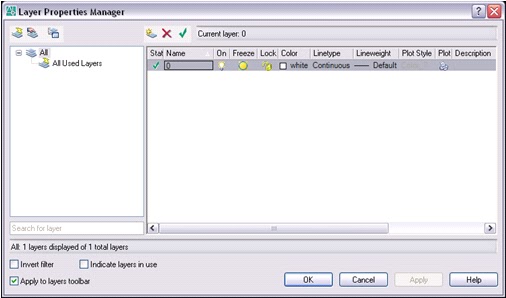

Layer

                Dalam menggunakan AutoCAD kita dapat menepatkan gambar pada suatu layer. Keuntungan menggunakan layer, kita dapat mengelompokan komponen-komponen gambar yang kita buat. Pada suatu layer kita dapat mengatur warna, jenis garis, dan jarak penglihatan.


Saturday, July 9, 2011

Teknik Dasar AutoCAD 2D


1.       Line



Garis merupakan salah satu objek dasar untuk menggambar, dan untuk menggambar satu garis diperlukan minimal dua titik yaitu titik awal dan titik akhir garis tersebut. Demikian juga untuk AutoCAD menggambaran garis akan menyataka n dua titik tersebut. Perintah yang digunakan untuk menggambar garis adalah LINE pada command prompt atau dengan Pull-Down menu [Draw]>Line.
Command : Line
Specify first point : 50, 50        (titik awal garis)
Specify next point on [Undo]: @20<0  (titik akhir garis)
Specify next point on [Undo] :                               (mengakhir perintah Line dengan Enter)
Pada perintah Line ini memiliki sub perintah sebagai berikut:
1.       Buatlah gambar dibawah ini dengan perintah line, mulailah dari titik A pada koordinat (50,20)kemudian dilanjutkan keatas. Gunakan metoda (X,Y) absolut.


2.      Jangan sampai terputus atau kembali ke command jika belum selesai. Jika terputus hapus semua dengan menggunakan perintah ERASE sebagai berikut :
3.       Garis terakhir dapat anda gunakan Close (cukup dengan mengetikkan c )sebagai garis penutup.
4.       Lanjutkan penggambaran bentuk yang sama tetapi dengan metode yang berbeda yaitu (X,Y) relatif ,polar relatif, dan ortho. Mulai pada koordinat (50,90),(50,160), dan (50,230).
5.       Setelah selesai , simpan (save) filenya dengan nama contoh 1 das.dwg


2.       Rectangle

Menggambar bangun ruang  2 dimensi dengan kelengkapan Chamfer, elevation, fillet, tickness, dan width.
Command : Rectang
Specify first corner point or [Chamfer/Elevation/ Fillet/Tickness/Width]:
(pilih yang command yang akan digunakan).


3.       Polygon


Cara :
Mulai dengan Command POL + Enter
Kemudian :
1.       Masukkan nilai jumlah sisi
2.       Klik untuk centre (titik tengah)
3.       Pilih Inscribed atau Circumscribed sebagai posisi tepinya
4.       Klik untuk mengakiri atau ketik nilai untuk jarak radius


4.       Circle

Penggambaran lingkaran pada autoCAD menggunakan perintah CIRLE commad prompt atau dengan full-Down menu [Draw] > circle>option yang ada. Pada Autocad, untuk penggambaran lingkungan terhadap beberapa metode, yaitu:

Center, Radius

Membuat lingkaran dengan memberikan data titk pusat dan radius dari lingkaran yang ingin dibuat tersebut.
Commad : Circle
Specify center point for circle or [3P/2P/Ttr(tan tan radius)]:5,5
Specify redius of circle or [Diameter] : 3




Center, Diameter
Membuat lingkaran dengan memberikan data titk pusat dan diameter dari lingkaran yang ingin dibuat tersebut.
Commad : Circle
Specify center point for circle or [3P/2P/Ttr(tan tan radius)]:5,5
Specify redius of circle or circle or [Diameter] : d
Specify diameter of circle : 6







5.       Ellips


Cara:
Mulai dengan command:
EL + enter atau klik tombol
Kemudian :
1. klik center
2. klik / masukan nilai radius
3. klik / masukan nilai diameter


6.       Revision Cloud



Cara:
Mulai dengan Comand : Revcloud + enter atau klik tombol
Kemudian :
1. Klik first point
2. Geser mouse sambil membuat bentuk dan selesaikan dengan kembali ke titik awal


7.       Arc


Cara :
Mulai dengan command : A + Enter
1. Klik start dimulainya first point
2. Klik titik kedua
3. Klik end point
Untuk memperoleh arc yang memiliki titik tengah dan radius tertentu :




1. Klik
2. Ketik C sebagai pilihan center, lalu klik
3. Ketik A sebagai pilihan angle, lalu ketik nilai sudut
Cat: perputaran sudut positif adalah berlawanan arah jarum jam.


8.      Spline



 Cara :
Mulai dengan command : SPL + ENTER
Kemudian klik dititik titik yang diinginkan
Untuk menyelesaikan gambar tekan ENTER 3x

Friday, July 8, 2011

Teknik Dasar AutoCAD 3D


 Membuat Model 3D mempunyai beberapa keuntungan selain mengatur pandangan diantaranya adalah :

1.       Secara otomatis dapat membuat pandangan 2D.
2.       Menghilangkan garis tak tampak.
3.       Untuk memeriksa analisis engineering.
4.       Mengeluarkan data manufaktur.

Akan tetapi membuat pandangan 3D ini membutuhkan waktu yang lebih lama dibandingkan membuat model 2D.

MENGGUNAKAN PANDANGAN STANDAR 3D DAN PEMROYEKSIAN

Standar View


Standar view terdiri dari :

TOP                                    BOTOM
RIGHT                              LEFT
FRONT                             BACK

Sedangkan untuk pandangan tiga dimensinya :
SW-Isometric                  SE-Isometric
NM-Isometric                 NE-Isometric
N = North, W = West, E = East, S = South
Contoh :
SW-Isometric = Diantara South dan West secara isometric


MEMBUAT 3D SOLID DARI BENTUK-BENTUK STANDAR

Ada enam bentuk yang disediakan AutoCAD sebagai bentuk-bentuk standar yaitu: balok, kerucut, bola, cincin, torus, dan baji.

Solids

Box


1.     Cube

Membuat sebuah box dengan sisi yang sama panjang (kubus)
Bentuk perintah :
- Solids toolbar
- Draw menu: Solids > Box
- Comand line: box
- Specify corner of box of [Center]<0,0,0>: {tentukan titik (1)}.
- Specify corner or[Cube/Length] :{Tekan C}.
- Specify Length : {Masukan ukuran}àEnter.




2.     Length

Membuat box dengan panjang, lebar, tinggi tertentu. Parameter panjang mengikuti sumbu X, lebar mengikuti sumbu Y, dan tinggi mengikuti sumbu Y, dan tinggi mengikuti sumbu Z.
Bentuk perintah:
- Solid toolbar
- Draw menu: Solids>Box
- Comand line: box
- Specify corner of box of [Center]<0,0,0>:{tentukan titik(1)}.
- Specify corner or[Cube/Length] : {Tekan L}.
- Specify Length : {Masukan ukuran panjang}à Enter
- Specify Width : {Masukan ukuran lebar}àEnter
- Specify Height : {Masukan ukuran tinggi}àEnter


Cone

Bentuk perintah:
- Solids toolbar
- Draw menu : solid>cone
- Comand Line : Cone
- Specify center point for base of cone or [Elliptical] <0,0,0> : {tentukan titik (1)}
- Specify Radius for base of cone or [Diameter] : {tentukan ukuran radius radius, atau tekan D untuk menentukan ukuran diameter}àEnter
- Specify Height of cone or <Apex> : {masukan jarak ketinggian}àEnter


Cylinder

Bentuk perintah :
- Solids toolbar
- Draw menu : Solids > Cylinder
- Comand line : Cylinder
- Specify center point for base of cylinder or [Elliptcal] <0,0,0> {tentukan  titik (1)}
- Specify Radius for base of cylinder or [Diameter] : {tentukan ukuran radius radius, atau tekan D untuk menentukan ukuran diameter}àEnter
- Specify Height of cylinder or<Apex>: masukan jarak ketinggian}

Sphere

Bentuk perintah:
-  Solids toolbar
-  Draw menu: solid > Sphere
-  Comand Line : Sphere
-  Specify center of sphere <0,0,0>: {tentukan titik}
-  Specify Radius of sphere or [Diameter]: {tentukan ukuran radius radius, atau tekan D untuk menentukan ukuran diameter}

Torus

Bentuk perintah:
-  Solid toolbar
-  Draw menu: solid>Torus
-  Comand line : Torus
-  Specify center of torus <0,0,0>: {tentukan titik (1)}
-  Specify radius of torus or [Diameter]: tentukan ukuran radius radius, atau tekan D untuk menentukan ukuran diameter}àEnter
-  Specify radius of tube or [Diameter] : {tentukan ukuran radius radius, atau tekan D untuk menentukan ukuran diameter}àEnter

Wedge

1.       Specify corner

Menentukan pojok pertama wedge
Bentuk perintah:
-  Solids toolbar :
-  Draw menu: solid > Wedge
-  Comand Line : Wedge
-  Specify first corner of Wedge or [Center]<0,0,0>: {tentukan titik (1)}
-  Specify corner or [Cube/Length] : {tentkan titik (2)}
-  Specify height: {tentukan jarak}àEnter


2.       Cube

Membuat sisi wedge yang sama panjang
Bentuk perintah:
-  Solid toolbar :
-  Draw menu: solid > Wedge
-  Comand Line : Wedge
-  Specify first corner of wedge or [Center] <0,0,0>: tentukan titik (1)}
-  Specify corner or [Cube/Length]: Tekan C]àEnter
-  Specify length: {tentukan Jarak} à Enter
